Для замены старых опор и создания аварийного резерва ПАО “Россети” и ПАО “ФСК ЕЭС” рекомендуют использовать модификации унифицированных железобетонных опор, изготовленные с применением секционированных центрифугированных конических стоек типа СК22 и СК26.
С подробной информацией по каждой опоре можно ознакомиться в альбоме – Скачать подробную информацию – альбом 16.003 (pdf)
Модифицированные опоры ВЛ 110 кВ
ПБ110-3(с)
заменяет ПБ110-3
Ветер 3 (650 Па)
Гололед 1-2 (10-15 мм)
Провод АСО240
ПБ110-5(с)
заменяет ПБ110-5
Ветер 3 (650 Па)
Гололед 3-4 (20-25 мм)
Провод АС95, АС150, АС240
Трос С50
ПБ110-15(с)
заменяет ПБ110-15
Ветер 3 (650 Па)
Гололед 3-4 (20-25 мм)
Провод С150
Трос С50
ПБ110-8(с)
заменяет ПБ110-8
Ветер 3 (650 Па)
Гололед 1-4 (10-25 мм)
Провод АС150, АС240
Трос С50 (ТК-9.1)
1,2УБ110-7(с)
заменяет 1,2УБ110-7
Ветер 3-5 (650-800 Па)
Гололед 1-4 (10-25 мм)
Провод АС120/19
Трос С50
Модифицированные опоры ВЛ 220 кВ

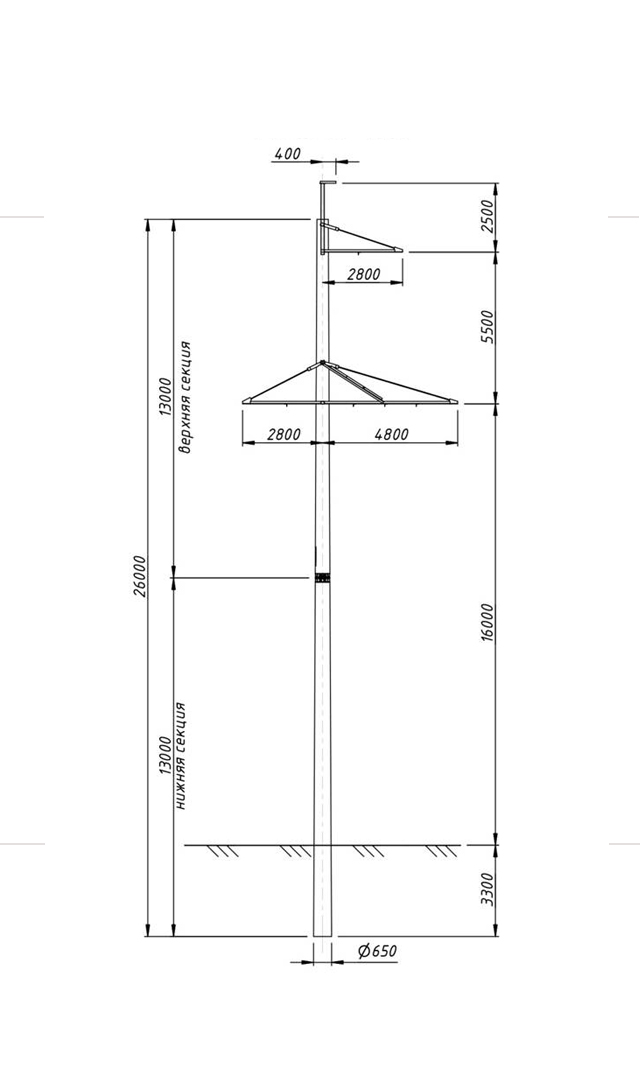

ПБ220-1(с)
заменяет ПБ220-1
Ветер 3 (650 Па)
Гололед 1-4 (10-25 мм)
Провод АСО300, АСО400
Трос С70 (ТК-11)

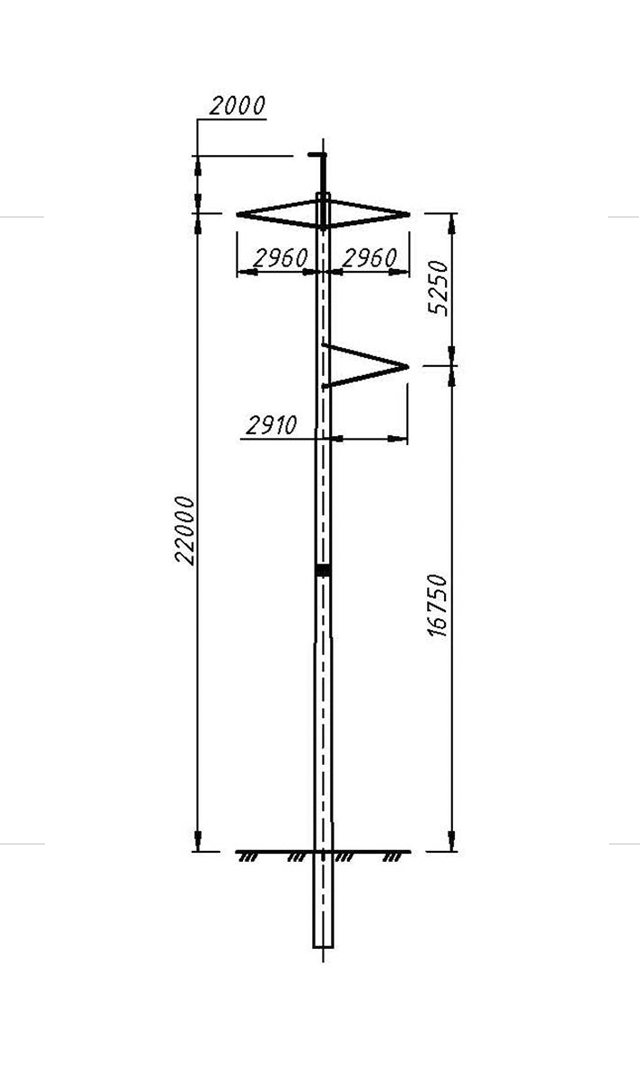

ПБ220-1Н(с)
заменяет ПБ220-1Н
Ветер 3 (650 Па)
Гололед 1-4 (10-25 мм)
Провод АСО300, АСО400
Трос С70 (ТК-11)

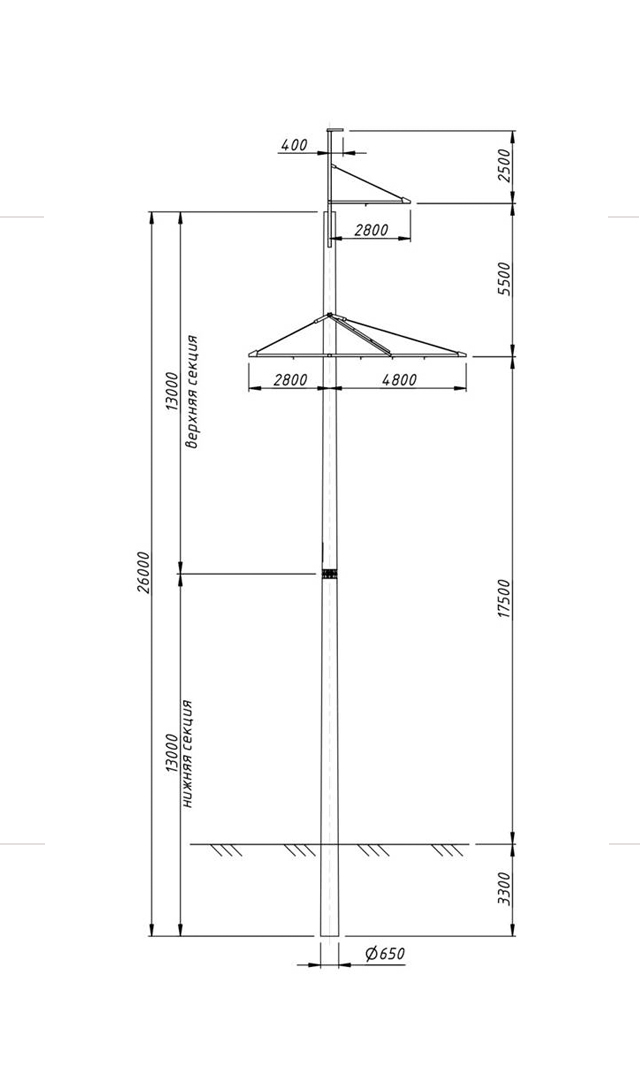

ПБ220-3(с)
заменяет ПБ220-3
Ветер 3 (650 Па)
Гололед 1-2 (10-15 мм)
Провод АСО300, АСО400
Трос С70 (ТК-11)

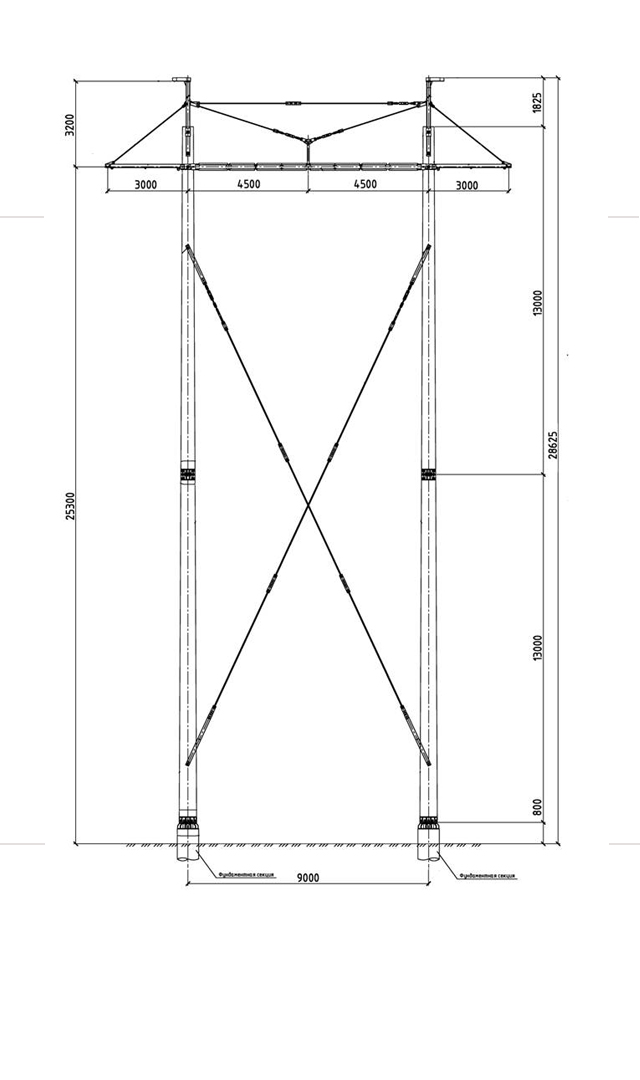

2СПБ220-1В
заменяет ПМО-1
и “рюмки” ПВ, ПШ
Ветер 1-3 (400-650 Па)
Гололед 1-3 (10-20 мм)
Провод АС300…АС500
Трос 11-М3-В-ОЖ-Н-Р
ПСБ220-1(с)
заменяет ПСБ220-1
Ветер 3 (650 Па)
Гололед 1-4 (10-25 мм)
Провод АСО300, АСО400
Трос С70 (ТК-11)

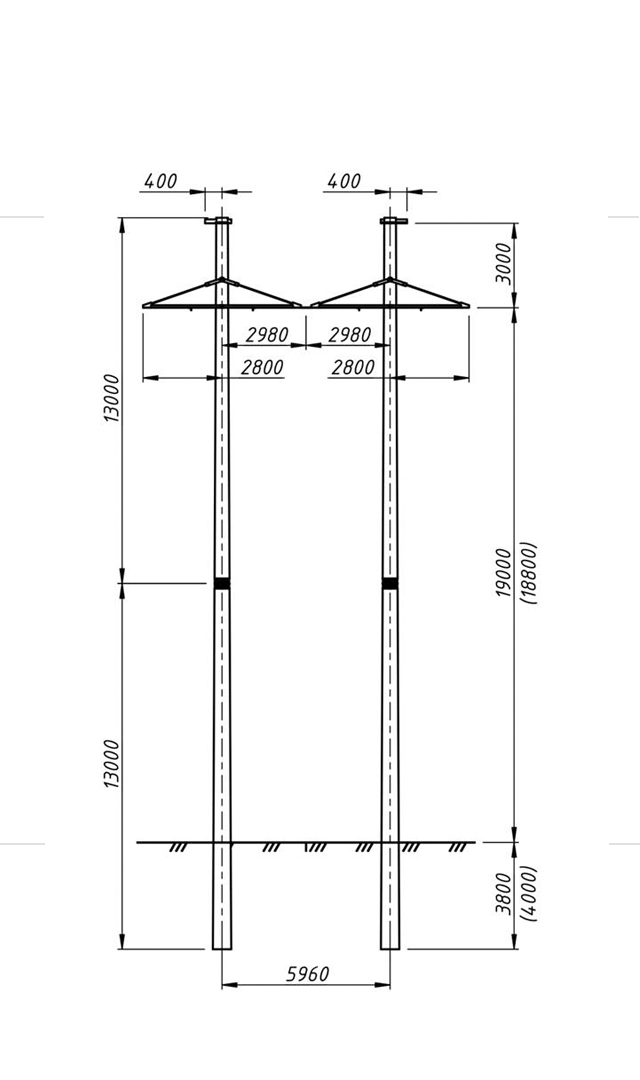

ПСБ220-1-1(с)
заменяет ПСБ220-1-1
Ветер 3 (650 Па)
Гололед 3 (20 мм)
Провод АСО300/39
Трос С70 (ТК-11)

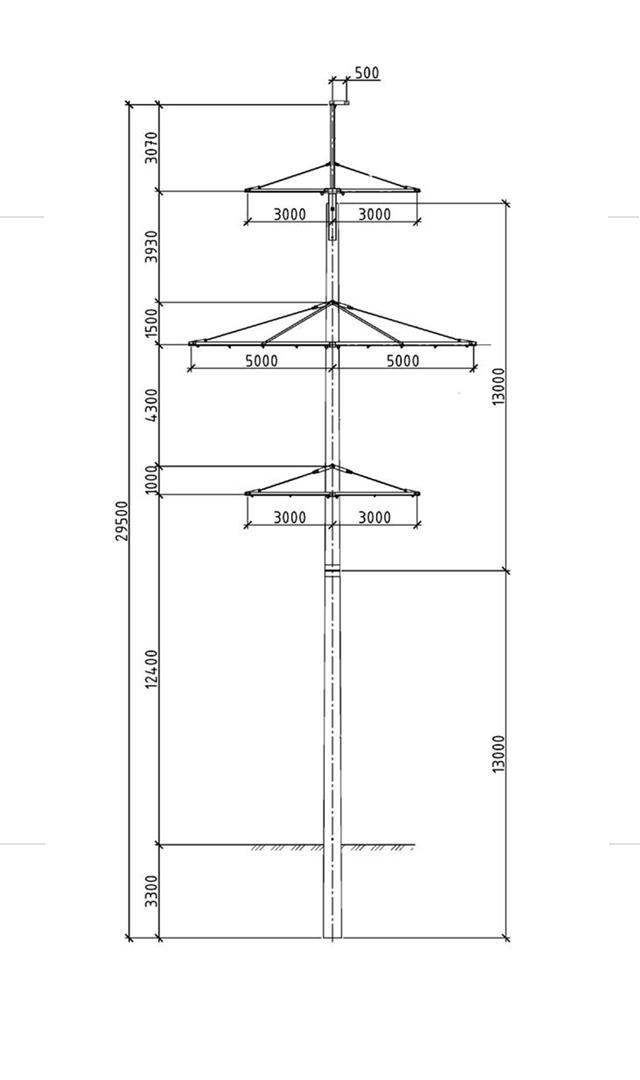

СПБ220-4КО
заменяет опоры ВЛ “Каширская ГРЭС”
Ветер 2 (400 Па)
Гололед 2 (15 мм)
Провод 2хАС500/66
Трос С70 (ТК-11)

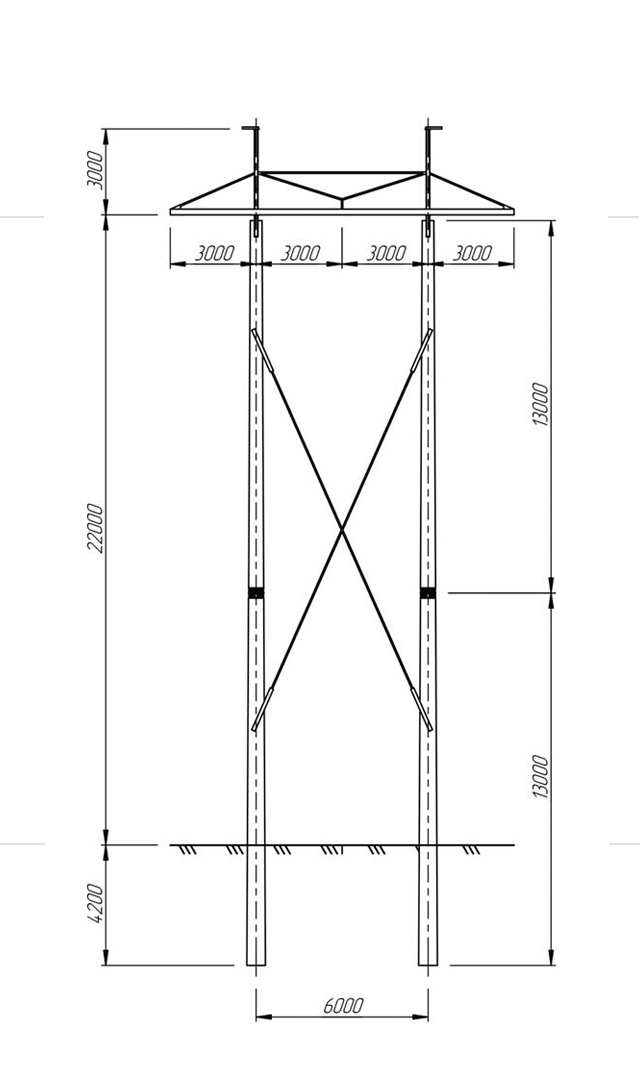

ПВС220-АМ(с)
заменяет ПВС220-АМ
Ветер 3 (650 Па)
Гололед 3 (20 мм)
Провод АС300/39
Трос С70 (ТК-11)

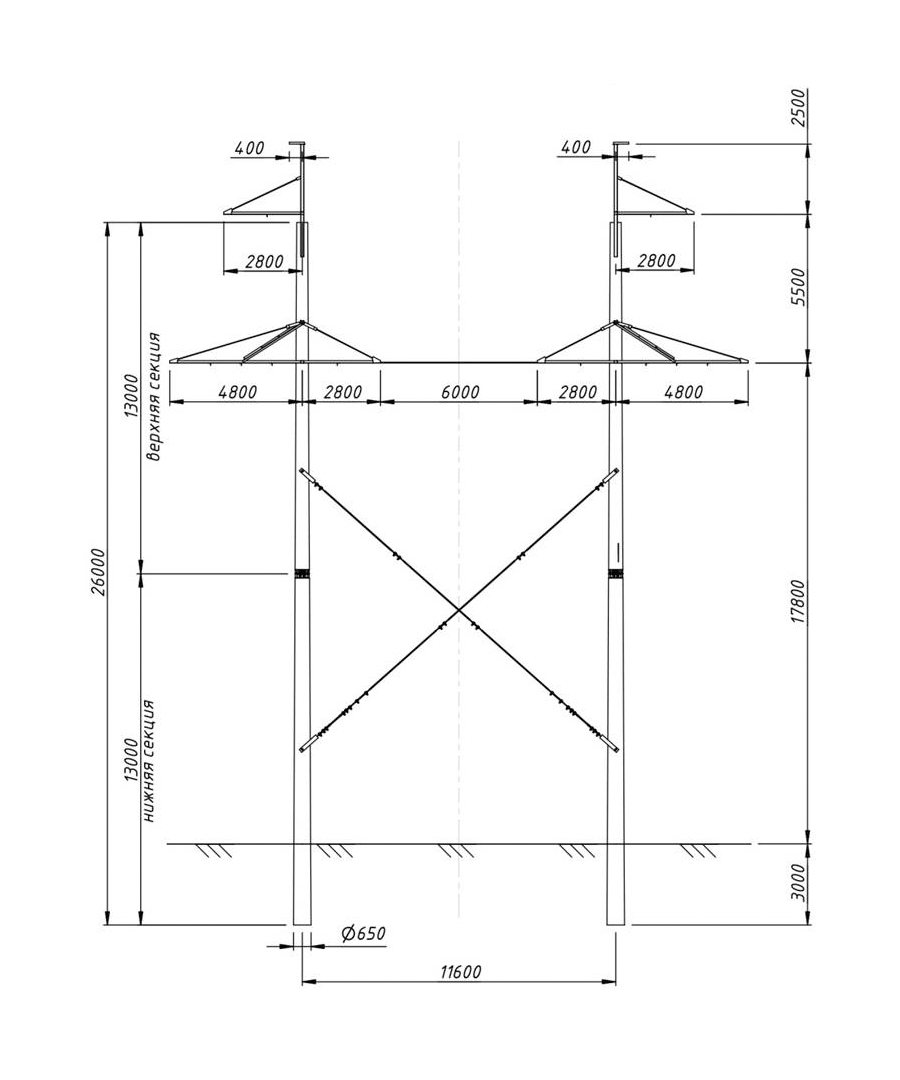

ПБД220-2(с)
заменяет ПБД220-2
Ветер 3 (650 Па)
Гололед 1-2 (10-15 мм)
Провод АС300/39, АС400/51
Трос С70 (ТК-11)

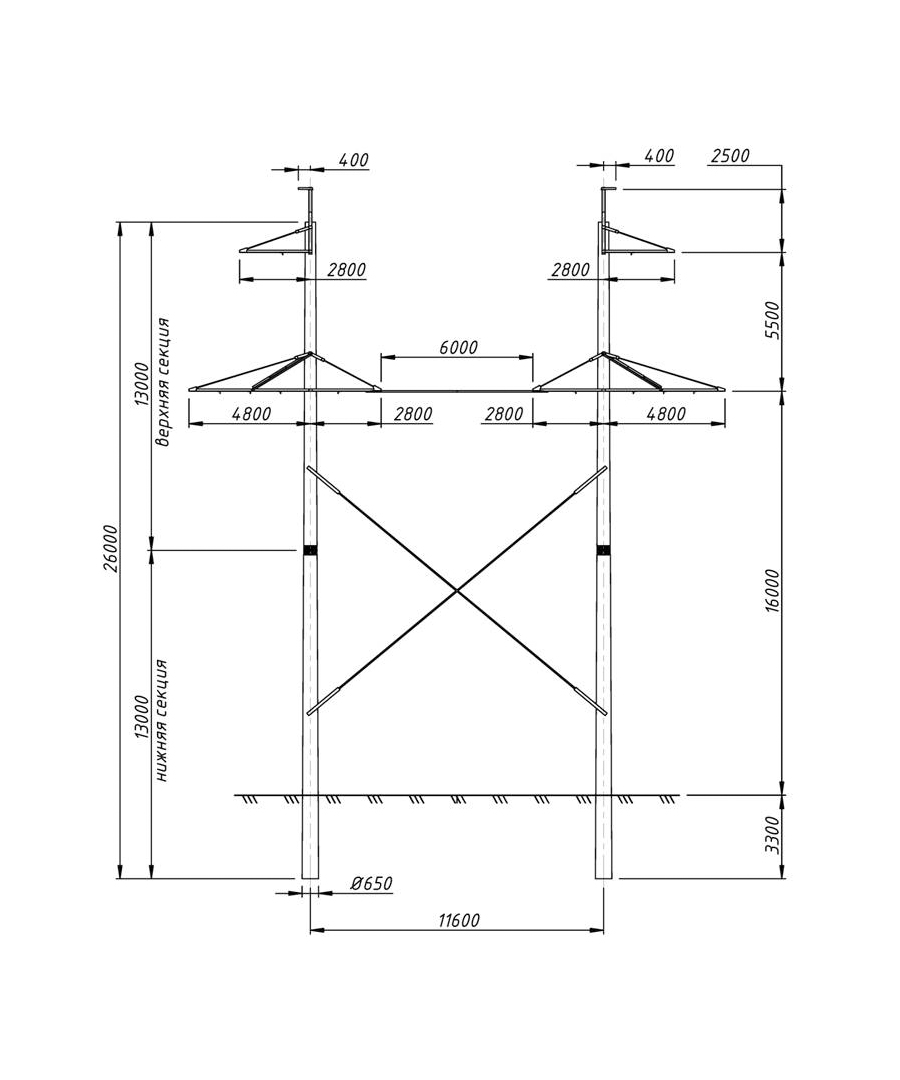

ПБД220-2К(с)
заменяет ПБД220-1
Ветер 3 (650 Па)
Гололед 1-2 (10-15 мм)
Провод АС300/39, АС400/51
Трос С70 (ТК-11)

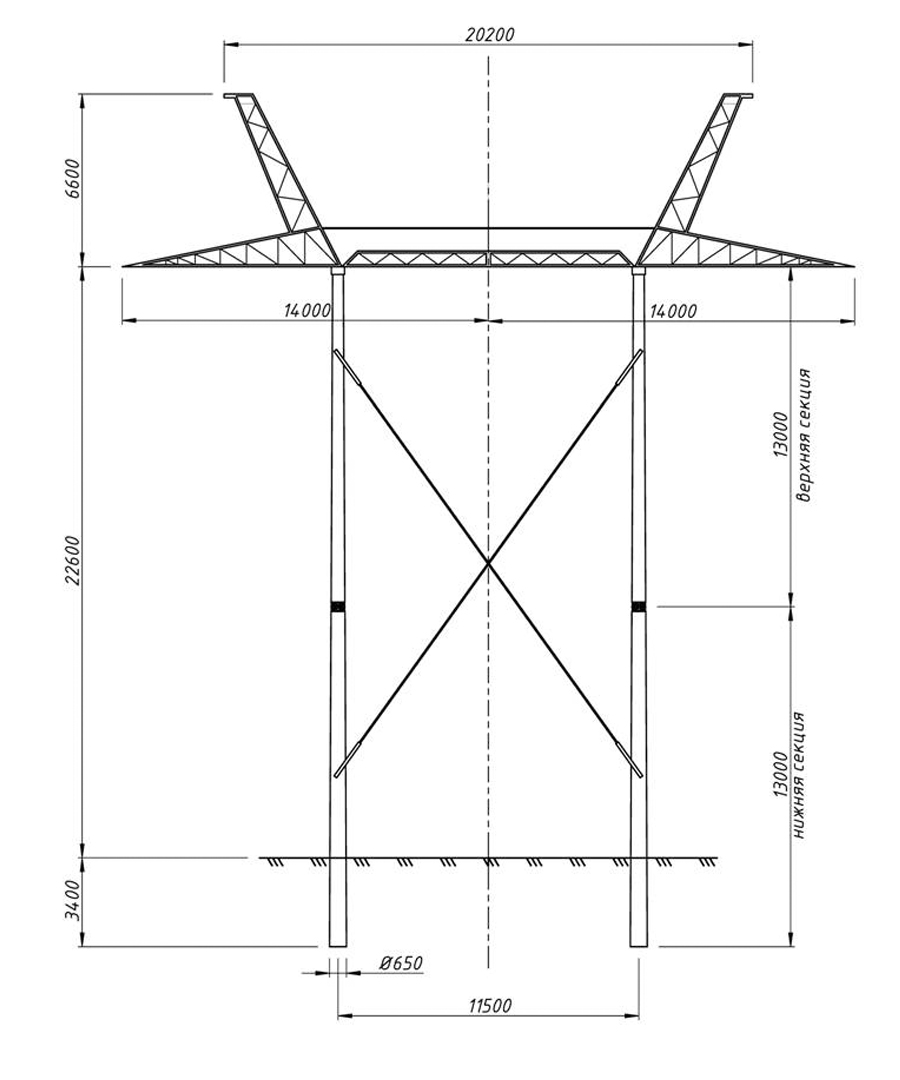

ПВСД-220(с)
заменяет ПВСД-220
Ветер 3-5 (650-800 Па)
Гололед 1-4 (10-25 мм)
Провод АС120/19
Трос С70 (ТК-11)
Модифицированные опоры ВЛ 330 кВ

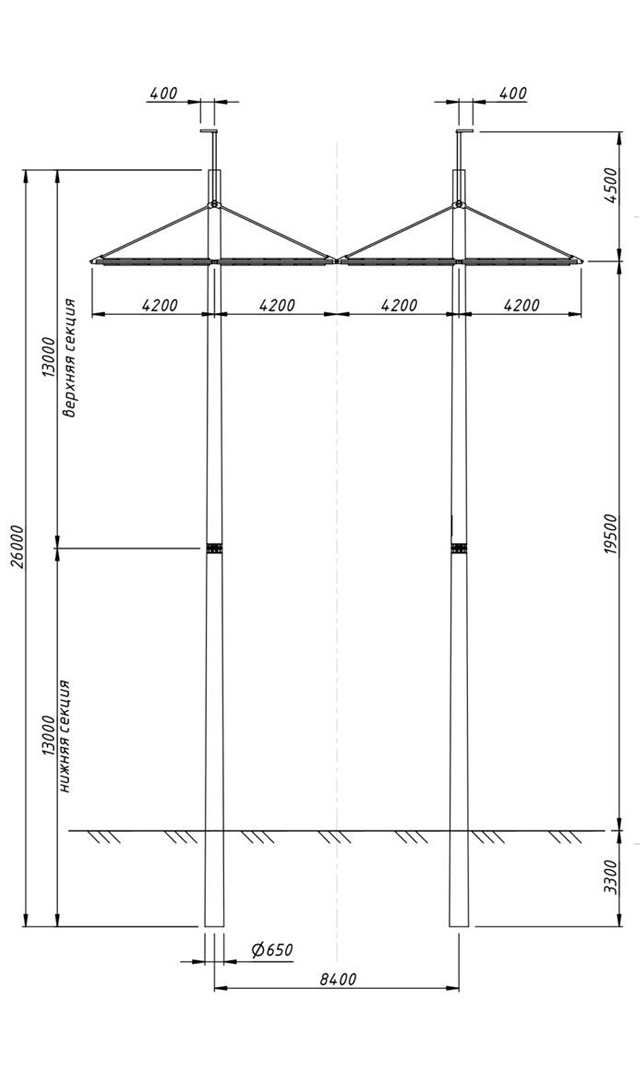

ПБ330-1(с)
заменяет ПБ330-1
и ПВС330А-1
Ветер 3 (650 Па)
Гололед 1-4 (10-25 мм)
Провод 2хАСО300, 2хАСО400
Трос С70 (ТК-11)

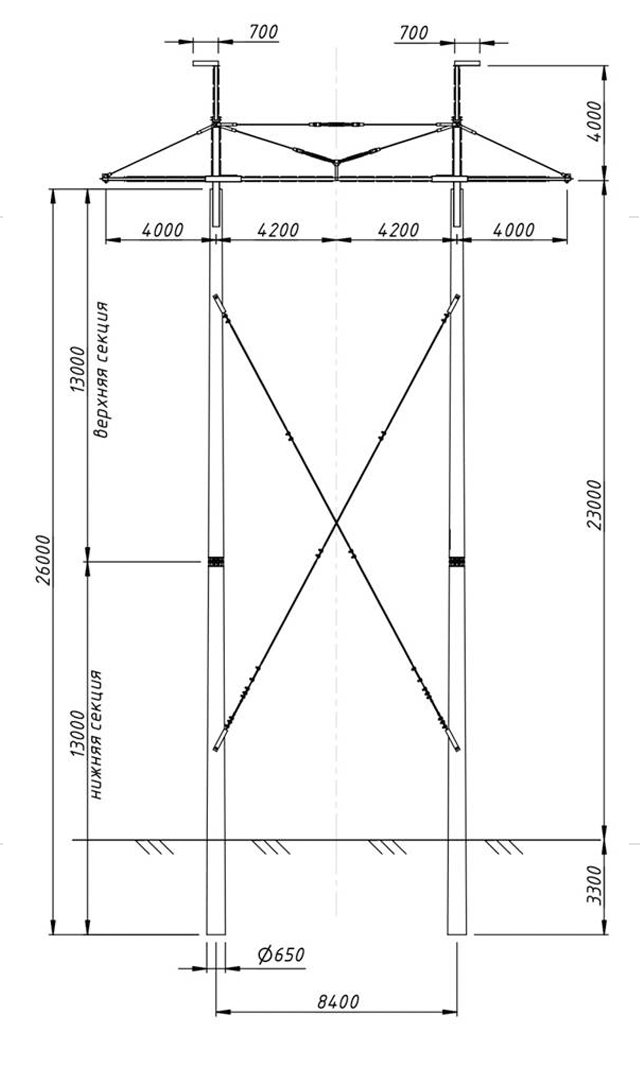

ПБ330-7Н(с)
заменяет ПБ330-7Н
Ветер 3 (650 Па)
Гололед 1-4 (10-25 мм)
Провод АС300/39, АС400/51
Трос С70 (ТК-11)
Модифицированные опоры ВЛ 500 кВ

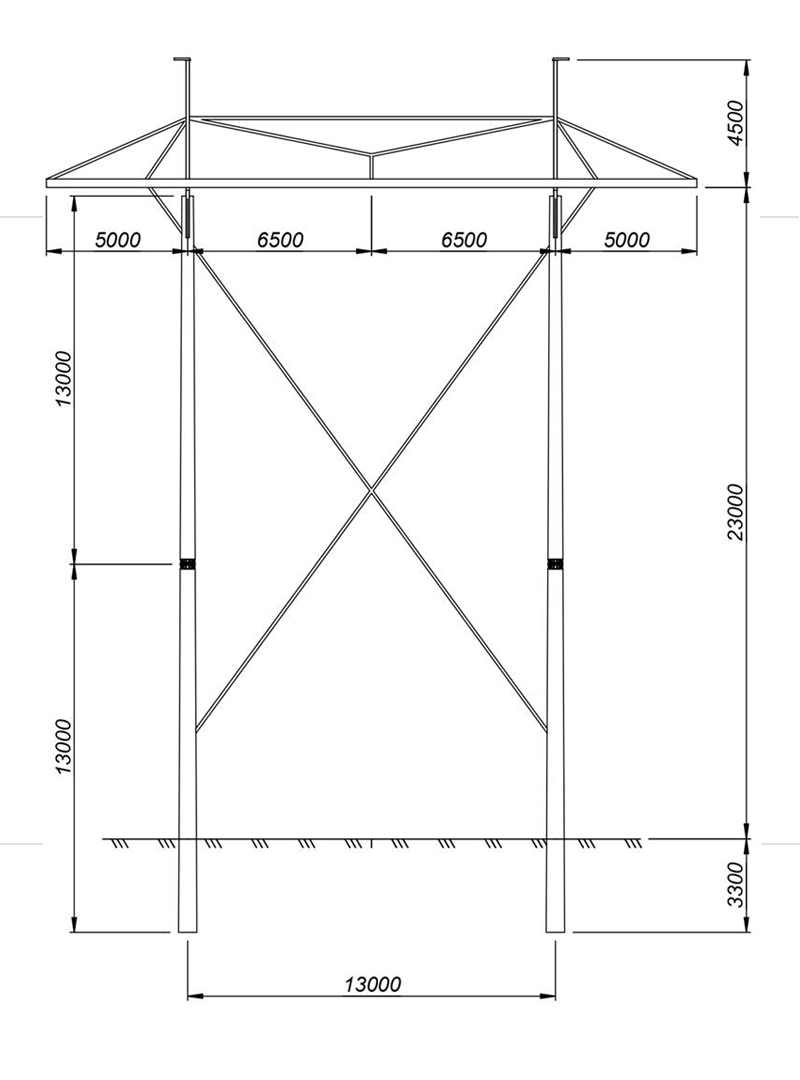

1ПБ500-1(с)
заменяет 1ПБ500-1
Ветер 3 (650 Па)
Гололед 2-4 (15-25 мм)
Провод 3хАС330/43, 3хАС40/51
Трос АС70-П2

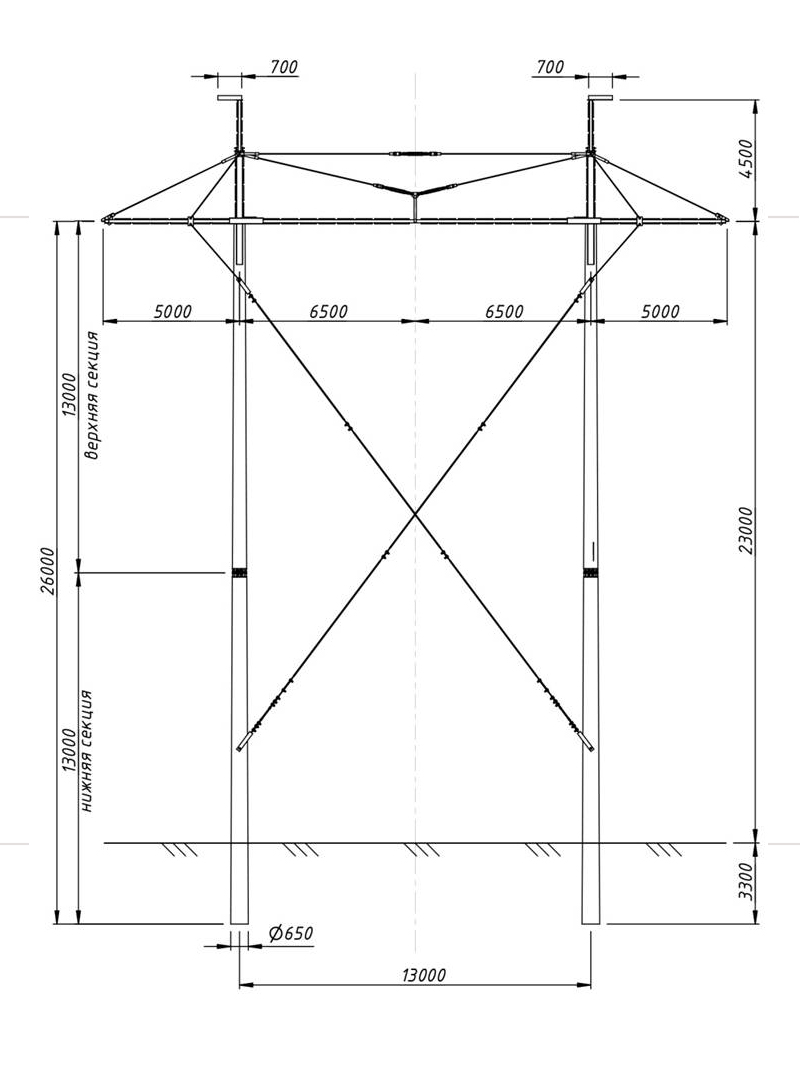

ПБ500-5Н(с)
заменяет ПБ500-5Н, ПБ500-1, ПВС500
Ветер 3 (650 Па)
Гололед 2-3 (15-20 мм)
Провод 3хАС330/43, 3хАС400/51
Трос С70 (ТК-11)

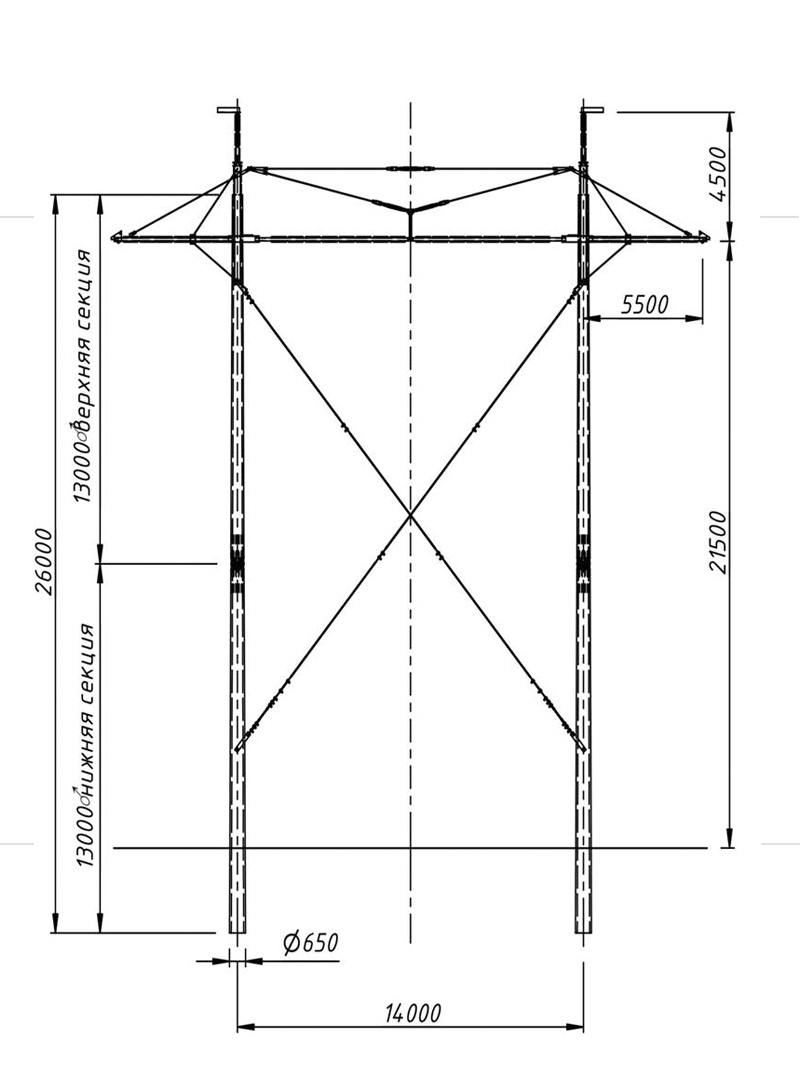

ПБ500-7ну(с)
заменяет ПБ500-7ну
Ветер 4 (700 Па)
Гололед 3 (20 мм)
Провод 3хАС300/67
Трос АС70/72
Вернуться в общий каталог / скачать подробную информацию – альбом 16.003 (pdf)
Получить дополнительную информацию можно, направив запрос на почту info@nilkes.ru
