Одноцепные промежуточные опоры
Двухцепные промежуточные опоры
Одноцепные анкерно-угловые опоры
Двухцепные анкерно-угловые опоры
Опоры для совместной подвески 110 и 10 кВ
СТО ПАО «Россети» по применению железобетонных опор ВЛ 110 кВ:
• Часть 1. Руководство по проектированию ВЛ [СТО 34.01-2.2-038.1-2022]
• Часть 2. Технологические карты на сборку и установку опор и фундаментов [СТО 34.01-2.2-038.2-2022]
• Часть 3. Типовая инструкция по эксплуатации опор [СТО 34.01-2.2-038.3-2022]
Масса металла указана с учётом лестниц. Масса ж/б изделий указана без учета фундамента. Подробнее см. в пояснительной записке.
Одноцепные промежуточные опоры 110 кВ
СПБ110-1
Ветер 2-3 (500-650 Па)
Гололед 2-5 (15-30 мм)
Провод АС 95/16, АС 120/19
Трос 9,2-М3-8-ОЖ-Н-Р
Стойка СКС260.65-1 (6,9 т)
Масса металла 612 кг
Проект 16.006-т.5
СПБ110-1М
Ветер 2-3 (500-650 Па)
Гололед 2-5 (15-30 мм)
Провод АС 95/16, АС 120/19
Трос 9,2-М3-8-ОЖ-Н-Р
Стойка СКС260.65-1 (6,9 т)
Масса металла 612 кг
Проект 16.006-т.5.003

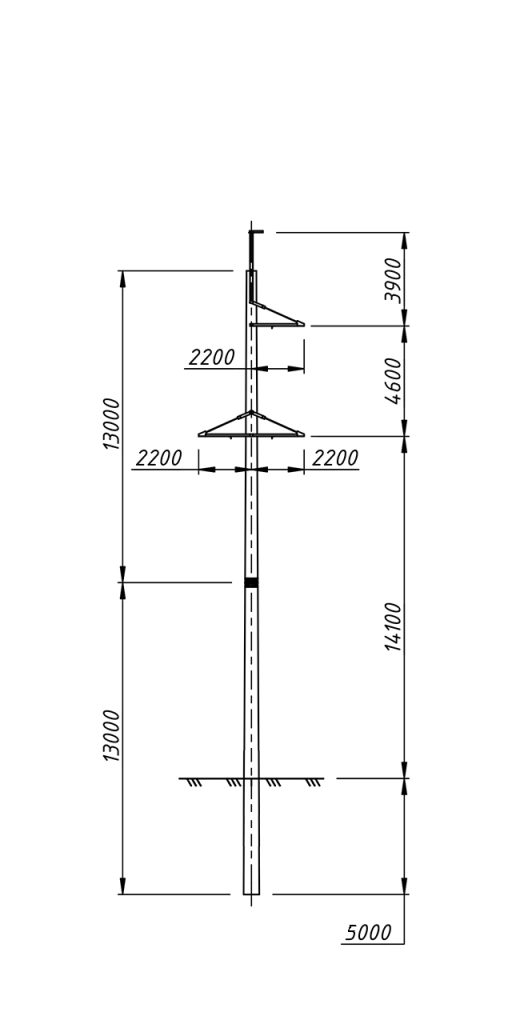

СПБ110-3
Ветер 2-5 (500-1000 Па)
Гололед 2-3 (15-20 мм)
Провод АС120/19, АС150/24, АС185/29, АС240/32
Трос 9,2-М3-8-ОЖ-Н-Р
Стойка СКС260.65-3 (7,0 т)
Масса металла 597 кг
Проект 16.006-т.5

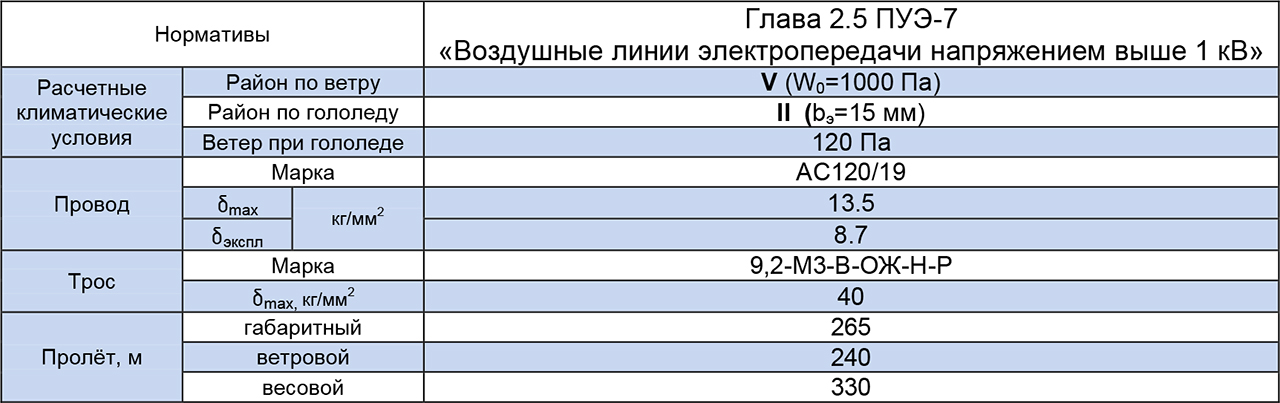

СПБ110-3 (исп.01) *
Ветер 5 (1000 Па)
Гололед 2 (15 мм)
Провод АС120/19
Трос 9,2-М3-8-ОЖ-Н-Р
Стойка СКС260.65-3 (7,0 т)
Масса металла 597 кг
* — Опора СПБ110-3 по проекту 25.003 понижена (заглублена) на 2м
СПБ110-3М
Ветер 5 (1000 Па)
Гололед 4 (25 мм)
Провод АС 150/34
Трос ГТк20-0/50-9,1/64
и ОкСн ДПТ-3-48У(6х8)-25кН
Стойка СКС260.65-3 (7,0 т)
Масса металла 587 кг
Проект 22.006.1.2
СПБ110-3ФМ3
Ветер 4 (800 Па)
Гололед 6 (35 мм)
Провод АСВП 128/36
Трос ОКГТ-Ц-А-48G/652D
ОКСН ДПТ-П-48У(6х8)-70кН
Стойка СКС226.65-3 (7,2 т)
Масса металла ~600 кг
Проект

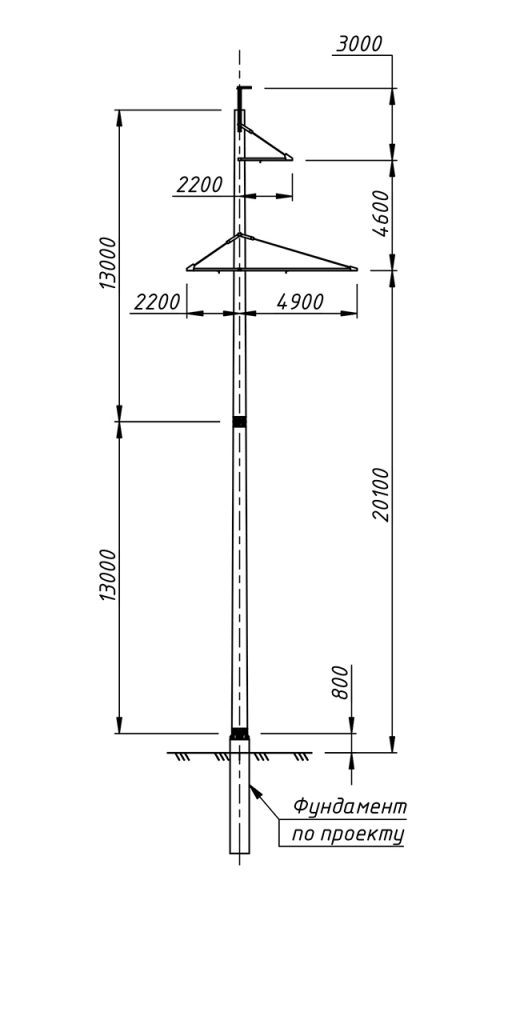

СПБ110-5Ф
Ветер 2-3 (500-650 Па)
Гололед 2-3 (15-20 мм)
Провод АС 95/16, АС 120/19
Трос 9,2-М3-8-ОЖ-Н-Р
Стойка СКС260.65-5 (7,19 т)
Масса металла 791 кг
Проект 16.006-т.5

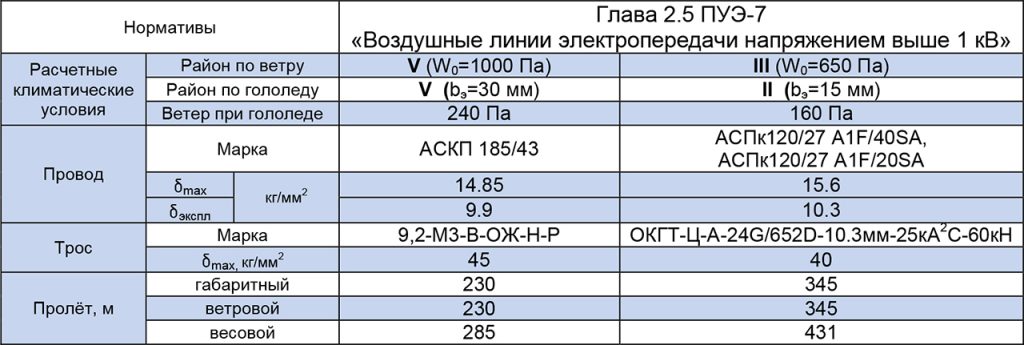

СПБ110-5П
Ветер 3-5 (650-1000 Па)
Гололед 2-5 (15-30 мм)
Провод АСКП185/43,
АСПк120/27 А1F/(20-40)SA
Трос 9,2-М3-8-ОЖ-Н-Р
и ОКГТ-Ц-А-24G/652D
Стойка СКС260.65-9 (7,87 т)
Масса металла 623 кг
Проект 17.002-2

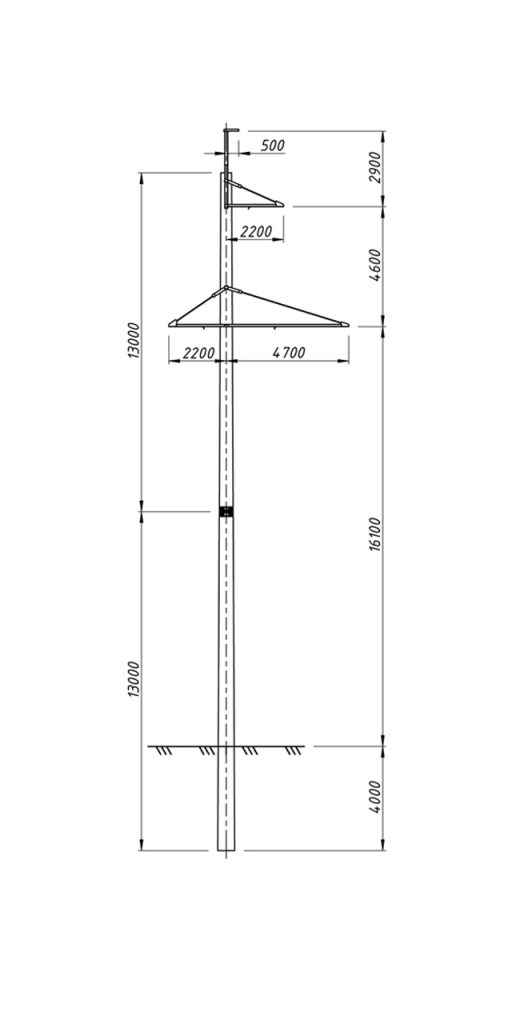

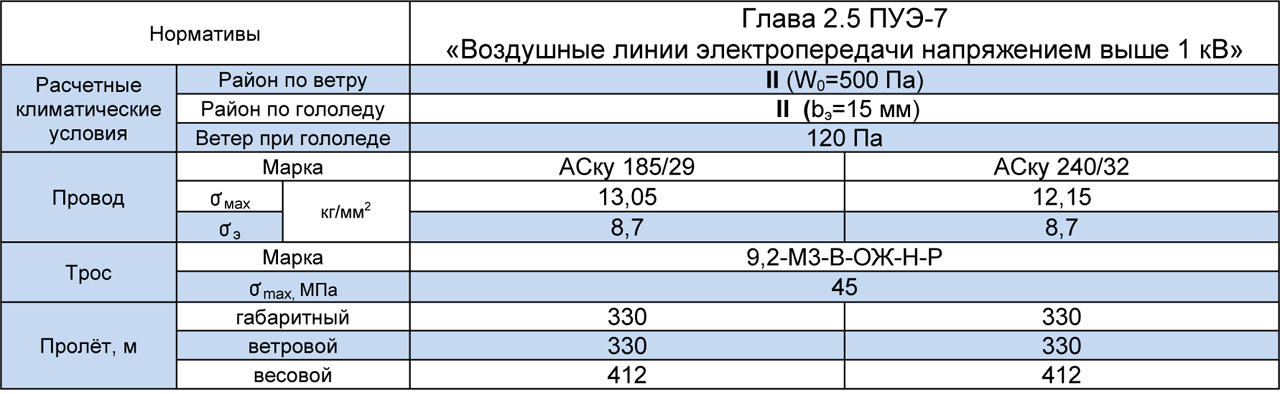

СПБ110-7
Ветер 2 (500 Па)
Гололед 2 (15 мм)
Провод АСку 185/29, АСку 240/32
Трос 9,2-М3-8-ОЖ-Н-Р
ОкСн ДПТ-3-48У(6х8)-25кН
Стойка СКС260.65-7М2 (7,48 т)
Масса металла 778 кг
Проект 25.001.002

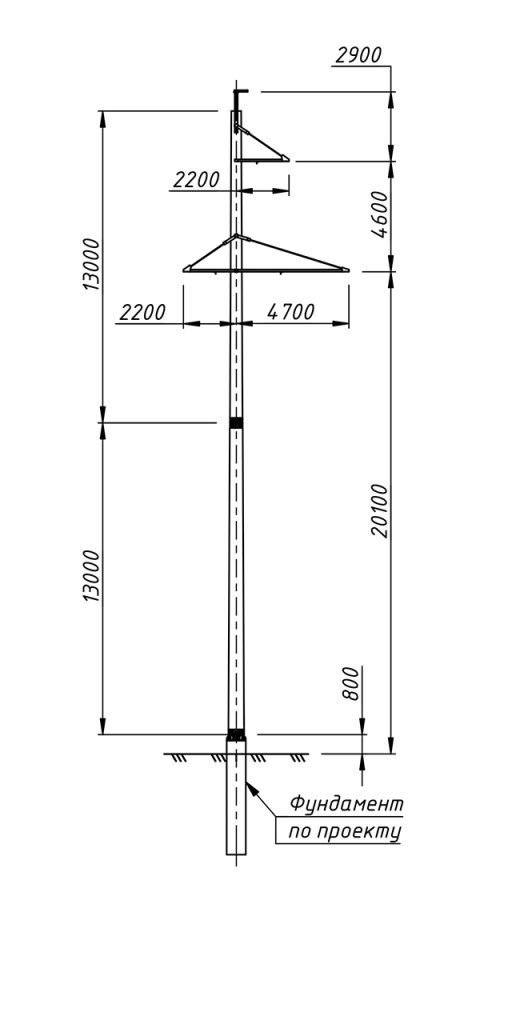

СПБ110-7Ф
Ветер 2-3 (500-650 Па)
Гололед 2-3 (15-20 мм)
Провод АС 150/24, АС 185/29, АС 240/32
Трос 9,2-М3-8-ОЖ-Н-Р
Стойка СКС260.65-7 (7,48 т)
Масса металла 807 кг
Проект 22.006.1.2
СПБ110-7ФМ
Ветер 5 (1000 Па)
Гололед 4 (25 мм)
Провод АС150/34
Трос ГТк20-0/50-9,1/64
и ОкСн ДПТ-3-48У(6х8)-25кН
Стойка СКС260.65-7М (7,48 т)
Масса металла 790 кг
Проект 22.006.1.2
СПБ110-9Ф
Ветер 5 (1000 Па)
Гололед 5 (30 мм)
Провод АСКП 185/43
Трос 9,2-М3-8-ОЖ-Н-Р
Стойка СКС260.65-9 (7,87 т)
Масса металла 623 кг
Проект 17.002
СПБ110-11Ф
Ветер 3 (650 Па)
Гололед 3 (20 мм)
Провод АС 120/19
Трос ОКГТ-11,5
Стойка СКС260.65-5 (7,33 т)
Масса металла 783 кг
Проект 17.009-2.1

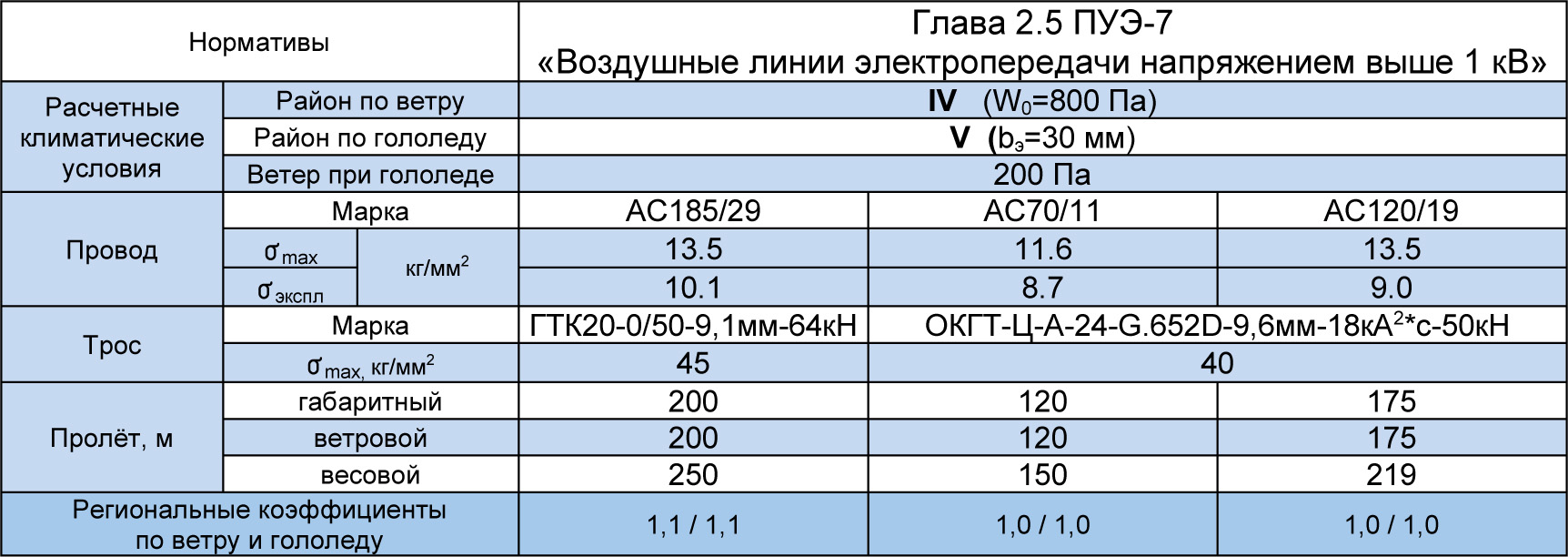

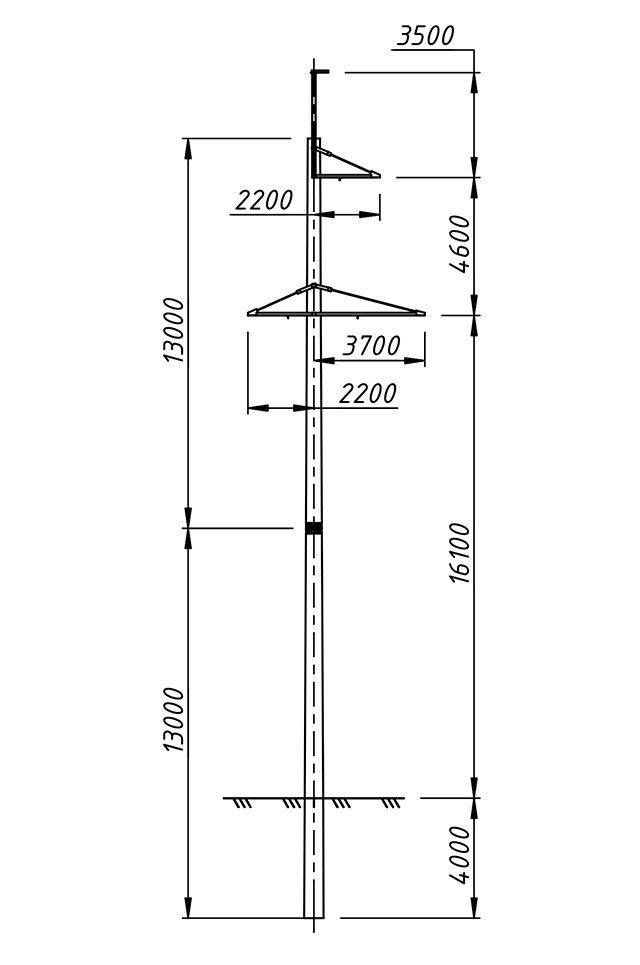

СПБ110-17
Ветер 4 (800 Па)
Гололед 5 (30 мм)
Провод АС 185/29, АС70/11, АС120/19, АС120/27
Трос ГТк20-0/50-9,1мм-64кН или
ОКГТ-Ц-А-24-G.652D-9,6мм-18кА2*с-50кН
Стойка СКС260.65-3 (7,0 т)
Проект 19.010-2

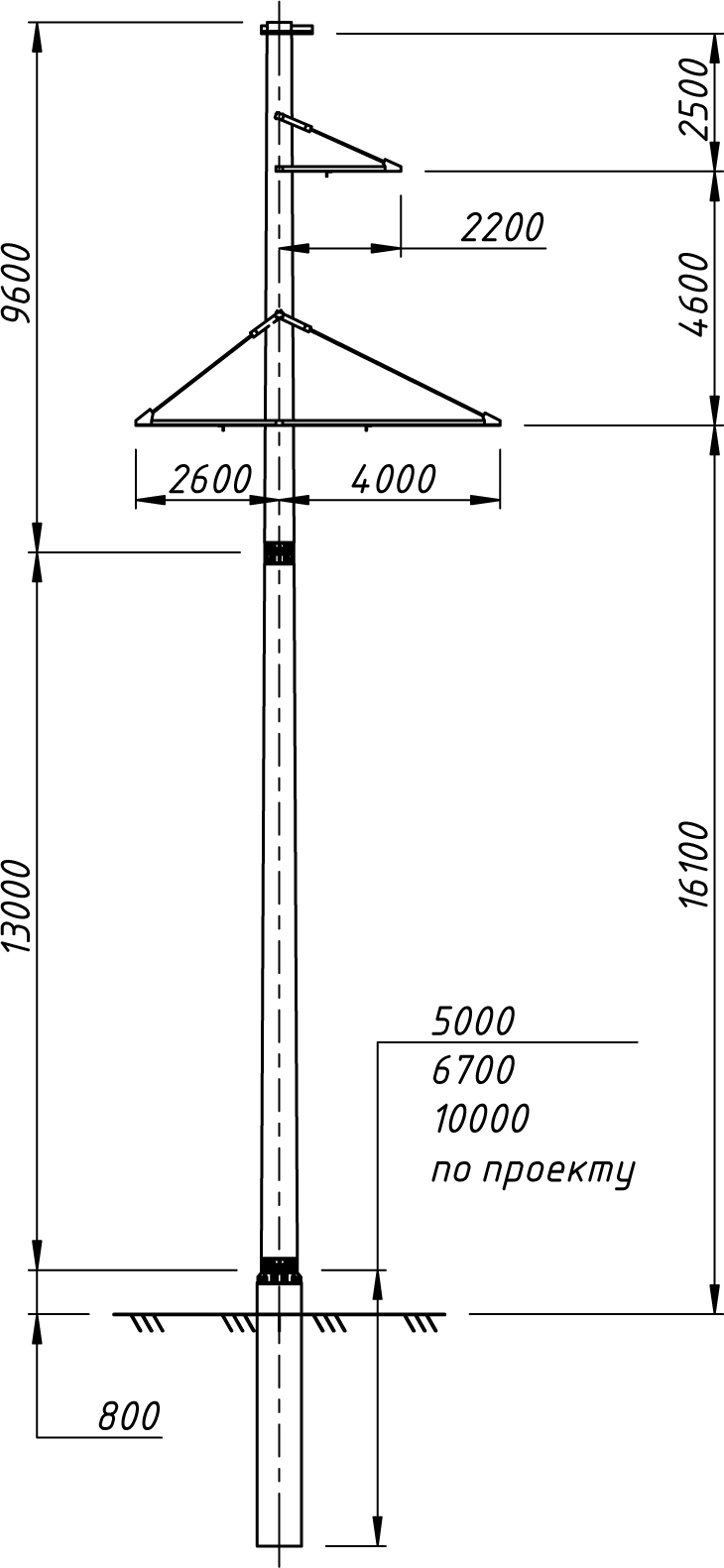

СПБ110-21Ф
Ветер 2 (500 Па)
Гололед 2 (15 мм)
Провод АС 300/39
Трос ОКГТ + ОКСН
Стойка СКС226.65
Проект
Двухцепные промежуточные опоры 110 кВ
СПБ110-2
Ветер 2-3 (500-650 Па)
Гололед 2-5 (15-30 мм)
Провод АС95/16, АС120/19
Трос 9,2-М3-8-ОЖ-Н-Р
Стойка СКС260.65-2 (6,98 т)
Масса металла 949 кг
Проект 16.006-т.8
СПБ110-4
Ветер 2-3 (500-650 Па)
Гололед 2-5 (15-30 мм)
Провод АС150/24, АС185/29, АС240/32
Трос 9,2-М3-8-ОЖ-Н-Р
Стойка СКС260.65-4 (7,14 т)
Масса металла 980 кг
Проект 16.006-т.8
СПБ110-4Т
Ветер 3 (650 Па)
Гололед 2 (15 мм)
Провод АС 240/32
Трос ГТК20-0/120-14,2мм-99кА2с-152кН
и ОКГТ-Ц-А-96G/652D-13,8мм-101кА2с
Стойка СКС260.65-4 (7,14 т)
Масса металла 964 кг
Проект
СПБ110-4М
Ветер 5 (1000 Па)
Гололед 4 (25 мм)
Провод АС150/34
Трос ГТк20-0/50-9,1/64
ОкСн ДПТ-3-48У(6х8)-25кН
Стойка СКС260.65-4 (7,14 т)
Масса металла 960 кг
Проект 22.006.1.2
СПБ110-6Ф
Ветер 2-3 (500-650 Па)
Гололед 2-3 (15-20 мм)
Провод АС95/16, АС120/19
Трос 9,2-М3-8-ОЖ-Н-Р
Стойка СКС260.65-6 (7,7 т)
Масса металла 1097 кг
Проект 16.006-т.8
СПБ110-8Ф
Ветер 2-3 (500-650 Па)
Гололед 2-3 (15-20 мм)
Провод АС150/24, АС185/29, АС240/32
Трос 9,2-М3-8-ОЖ-Н-Р
Стойка СКС260.65-8 (7,7 )
Масса металла 1120 кг
Проект 16.006-т.8
СПБ110-8ФТ
Ветер 3 (650 Па)
Гололед 2 (15 мм)
Провод АС240/32
Трос ГТК20-0/120-14,2мм-99кА2с-152кН или
ОКГТ-Ц-А-96G/652D-13,8мм-101кА2с
Стойка СКС260.65-8 (7,7 т)
Масса металла 1067 кг
Проект 17.008
СПБ110-8ФМ
Ветер 5 (1000 Па)
Гололед 4 (25 мм)
Провод АС150/34
Трос ГТк20-0/50-9,1/64
ОкСн ДПТ-3-48У(6х8)-25кН
Стойка СКС226.65-4 (7,23 т)
Масса металла 1088 кг
Проект 22.006.1.2
СПБ110-8ФМ(1)
Ветер 4 (800 Па)
Гололед 6 (35 мм)
Провод АСВП128/36
Трос ОКГТ-Ц-А-48G/652D-
10.9мм-30кА2С-67кН
ОКСН ДПТ-П-48У(6х8)-70кН (17.3 мм)
Стойка СКС226.65-4 (7,23 т)
Масса металла 1030 кг
Проект
СПБ110-8ФМ2
Ветер 4 (800 Па)
Гололед 3 (20 мм)
Провод АС120/19
Трос ОКГТ-Ц-А-24G/652D-13.6мм-108кА2с-69кН
Стойка СКС226.65-4 (7,17 т)
Масса металла 1080 кг
Проект 17.008
СПБ110-14Ф
Ветер 3 (650 Па)
Гололед 2 (15 мм)
Провод АСКС240/32
Трос ОКГТ-Ц-А-48G/652D-17.1мм-280кА
Стойка СКС226.65-7 (7,48 т)
Масса металла 840 кг
Проект 17.008
СПБ110-16Ф
Ветер 2 (500 Па)
Гололед 2 (15 мм)
Провод АС300/39
Трос 9,2-М3-8-ОЖ-Н-Р
Стойка СКС226.65 (~7,3 т)
Проект 17.008
СПБ110-18С
Ветер 3 (650 Па)
Гололед 2 (15 мм)
Провод АСТ 185/29
Трос 9,2-М3-8-ОЖ-Н-Р
Стойка СЦС200.80 (~10,61 т)
Масса металла 2650 кг
Проект 17.008
Одноцепные анкерно-угловые опоры 110 кВ
СУБ110-1
Ветер 2-3 (500-650 Па)
Гололед 2-3 (15-20 мм)
Провод АС95/16, АС120/19, АС150/24, АС185/29, АС240/32
Трос 9,2-М3-8-ОЖ-Н-Р
Стойка СЦС200.80-1 (10,63 т)
Масса металла 1103 кг
Проект 16.006-т.11
СУБ110-1Ф
Ветер 2-3 (500-650 Па)
Гололед 2-3 (15-20 мм)
Провод АС95/16, АС120/19, АС150/24, АС185/29, АС240/32
Трос 9,2-М3-8-ОЖ-Н-Р
Стойка СЦС150.80-1 (8,03 т)
Масса металла 1128 кг
Проект 16.006-т.11
2СУБ110-1
Ветер 2-3 (500-650 Па)
Гололед 2-3 (15-20 мм)
Провод АС95/16, АС120/19, АС150/24, АС185/29, АС240/32
Трос 9,2-М3-8-ОЖ-Н-Р
Стойка 2хСЦС200.80-1 (21,26 т)
Масса металла 2279 кг
Проект 16.006-т.11
2СУБ110-1Ф
Ветер 2-3 (500-650 Па)
Гололед 2-3 (15-20 мм)
Провод АС95/16, АС120/19, АС150/24, АС185/29, АС240/32
Трос 9,2-М3-8-ОЖ-Н-Р
Стойка 2хСЦС150.80-1 (16,06 т)
Масса металла 2328 кг
Проект 16.006-т.11
СУБ110-3Ф
Ветер 2-3 (500-650 Па)
Гололед 2-3 (15-20 мм)
Провод АС95/16, АС120/19, АС150/24, АС185/29, АС240/32
Трос 9,2-М3-8-ОЖ-Н-Р
Стойка СЦС200.80-2 (10,59 т)
Масса металла 1036 кг
Проект 16.006-т.11
2СУБ110-3Ф
Ветер 2-3 (500-650 Па)
Гололед 2-3 (15-20 мм)
Провод АС95/16, АС120/19, АС150/24, АС185/29, АС240/32
Трос 9,2-М3-8-ОЖ-Н-Р
Стойка 2хСЦС200.80-2 (21,18 т)
Масса металла 2143 кг
Проект 16.006-т.11
СУБ110-5Ф
Ветер 2-3 (500-650 Па)
Гололед 2-3 (15-20 мм)
Провод АС95/16, АС120/19, АС150/24, АС185/29, АС240/32
Трос 9,2-М3-8-ОЖ-Н-Р
Стойка СЦС200.80-3 (10,54 т)
Масса металла 1205 кг
Проект 16.006-т.11
СУБ110-5ФМ1
Ветер 2 (500 Па)
Гололед 3 (20 мм)
Ветер при гололеде 120 Па
Провод АС150/24
Стойка СЦС200.80-3М (10,54 т)
Масса металла 1315 кг
Проект 26.004-002
Специальная опора с молниеотводом
Схема установки опор

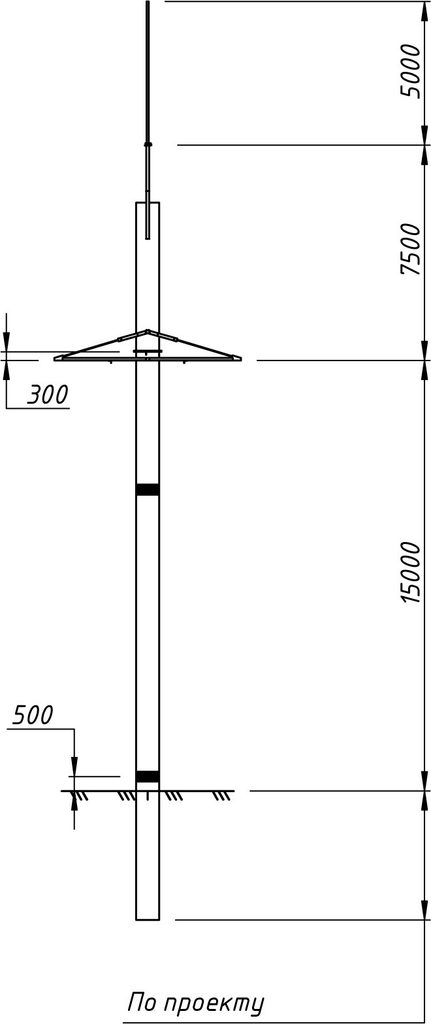

СУБ110-5ФМ2
Ветер 2 (500 Па)
Гололед 3 (20 мм)
Ветер при гололеде 120 Па
Провод АС150/24
Стойка СЦС200.80-3М (10,54 т)
Масса металла 1315 кг
Проект 26.004-003
Специальная опора с молниеотводом
Схема установки опор
2СУБ110-5Ф
Ветер 2-3 (500-650 Па)
Гололед 2-3 (15-20 мм)
Провод АС95/16, АС120/19, АС150/24, АС185/29, АС240/32
Трос 9,2-М3-8-ОЖ-Н-Р
Стойка 2хСЦС200.80-3 (21,08 т)
Масса металла 2484 кг
Проект 16.006-т.11
Двухцепные анкерно-угловые опоры 110 кВ
СУБ110-2
Ветер 2-3 (500-650 Па)
Гололед 2-3 (15-20 мм)
Провод АС95/16, АС120/19, АС150/24, АС185/29, АС240/32
Трос 9,2-М3-8-ОЖ-Н-Р
Стойка СЦС200.80-4 (10,61 т)
Масса металла 2082 кг
Проект 16.006-т.14
2СУБ110-2
Ветер 2-3 (500-650 Па)
Гололед 2-3 (15-20 мм)
Провод АС95/16, АС120/19, АС150/24, АС185/29, АС240/32
Трос 9,2-М3-8-ОЖ-Н-Р
Стойка 2хСЦС200.80-4 (21,22 т)
Масса металла 4284 кг
Проект 16.006-т.14
СУБ110-2Ф
Ветер 2-3 (500-650 Па)
Гололед 2-3 (15-20 мм)
Провод АС95/16, АС120/19, АС150/24, АС185/29, АС240/32
Трос 9,2-М3-8-ОЖ-Н-Р
Стойка СЦС150.80-2 (8,01 т)
Масса металла 2106 кг
Проект 16.006-т.14
2СУБ110-2Ф
Ветер 2-3 (500-650 Па)
Гололед 2-3 (15-20 мм)
Провод АС95/16, АС120/19, АС150/24, АС185/29, АС240/32
Трос 9,2-М3-8-ОЖ-Н-Р
Стойка 2хСЦС150.80-2 (16,02 т)
Масса металла 4332 кг
Проект 16.006-т.14
СУБ110-4
Ветер 2-3 (500-650 Па)
Гололед 2-3 (15-20 мм)
Провод АС95/16, АС120/19, АС150/24, АС185/29, АС240/32
Трос 9,2-М3-8-ОЖ-Н-Р
Стойка СЦС200.80-5 (10,62 т)
Масса металла 2618 кг
Проект 16.006-т.14
СУБ110-4Ф
Ветер 2-3 (500-650 Па)
Гололед 2-3 (15-20 мм)
Провод АС95/16, АС120/19, АС150/24, АС185/29, АС240/32
Трос 9,2-М3-8-ОЖ-Н-Р
Стойка СЦС150.80-3 (8,01 т)
Масса металла 2643 кг
Проект 16.006-т.14
СУБ110-6Ф
Ветер 2-3 (500-650 Па)
Гололед 2-3 (15-20 мм)
Провод АС95/16, АС120/19, АС150/24, АС185/29, АС240/32
Трос 9,2-М3-8-ОЖ-Н-Р
Стойка СЦС200.80-6 (10,52 т)
Масса металла 2185 кг
Проект 16.006-т.14
Опоры для совместной подвески 110 и 10 кВ
СУБ110/10-4ФМ
Ветер 2 (500 Па)
Гололед 2 (15 мм)
Провод АС240/32 и СИП3-1х120-20
Трос 9,2-М3-8-ОЖ-Н-Р
Стойка СЦС200.80 (~10,5 т)
Проект 17.008
2СУБ110/10-2ФМ
Ветер 2 (500 Па)
Гололед 2 (15 мм)
Провод АС240/32 и СИП3-1х120-20
Трос 9,2-М3-8-ОЖ-Н-Р
Стойка 2хСЦС200.80 (~21 т)
Проект 17.008
СУБ110/10-6ФМ
Ветер 2 (500 Па)
Гололед 2 (15 мм)
Провод АС240/32 и СИП3-1х120-20
Трос 9,2-М3-8-ОЖ-Н-Р
Стойка СЦС200.80 (~10,5 т)
Проект 17.008
2СУБ110/10-6ФМ
Ветер 2 (500 Па)
Гололед 2 (15 мм)
Провод АС240/32 и СИП3-1х120-20
Трос 9,2-М3-8-ОЖ-Н-Р
Стойка 2хСЦС200.80 (~21 т)
Проект 17.008
Получить дополнительную информацию можно, направив запрос на почту info@nilkes.ru
